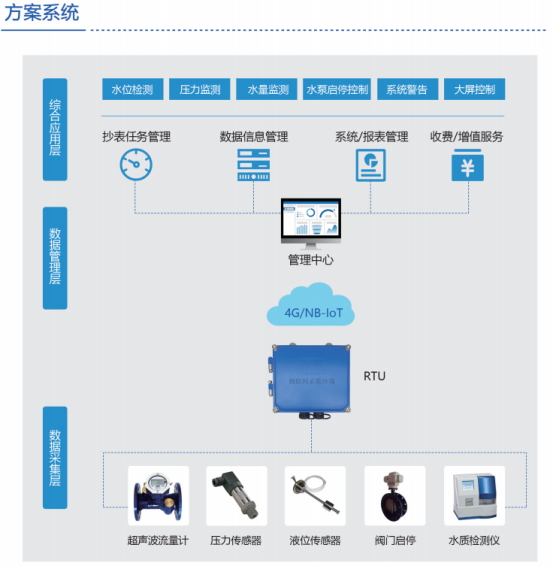

方案介紹：

智能采集終端（RTU）是集成了高性能、低功耗處理器，4G或NB-loT全網通模組，高容量锂電池 組、大容量存儲，高精度時鐘芯片，可采集RS485儀表、脈沖信号、模拟量信号，閥門控制。針對DMA 應用場景下，定制提供了流量、壓力、液位的“常規定時采集+夜間小流量高頻采集“以及“常規越限報 警+瞬時突變報警"等專業化、場景化應用功能爲于一體的IP68防水低功耗測控終端。是智慧水務感知層 設備實施高頻度采集、高可靠性無線測控的最佳方案。

功能特點：

1. 全網通模組：采用NB-loT或4G全網通模組，自适應移動、電信、聯通網絡制式，配套Web軟件以及底層 通訊服務程序。

2. 高性能處理器：采用32位處理器，多線程并行運算技術，大幅度提升RTU可靠性及穩定性。

3. 超低功耗：按30分鐘采集存儲1次數據，24個小時上報1次數據的頻率設置，在通信情況良好的情況下，電 池理論壽命不低于6年。

4. 大容量電池：标配57Ah或114Ah锂亞電池組；并可根據需求，增配外挂锂電池組。

5.IP68防水等級：采用多重防水技術（矽膠圈物理密封、電子灌膠工藝、納米鍍膜工藝、高增益防水天線設 計）,防護等級達IP68,可長期浸泡在水中工作，有效解決儀表井下防潮、防水問題。

6. 高精度時鐘芯片：采用獨立5PPM高精度時鐘芯片，零點自動校時，确保RTU時鐘的一緻性，誤差小于1 秒；用于确保采集、存儲、上報、突變報警、夜間高頻采集等一系列功能的有序、可靠、穩定運行。

7. 大容量數據存儲：終端内置16M高性能Flash存儲器，可以根據數據采集時間周期（以秒爲單位）進行數據 采集并存儲。

8. RS485接口：［路RS485儀表采集接口，支持标準MODBUS-RTU、CJ-188等計量儀表數據采集，兼容目前 國際、國内主流的流量儀表協議數據采集。

9. 脈沖采集接口 ： 1路開關量信号采集接口，實現脈沖機械表的單、雙脈沖信号采集，兼容幹簧管采樣、磁阻 采樣、霍爾采樣信号采集，具有正反向計量、逆流報警等功能。

10. 模拟信号采集接口： 1路模拟量0-5V、4-20mA信号采集,模拟量量程可以通過串口、APP、WEB等方式實 現自主配置。

11. 控閥接口：可接球閥，先導閥，蝶閥。

12. 突變報警功能：支持流量、壓力的突變報警值配置功能，當流量、壓力監測值達到閥值時，将立即上報當 前數據，避免出現瞬時突變報警出現滞後的現象。

13. 夜間高頻采集：支持DMA分區計量系統對夜間小流數據采密度要求極高，RTU支持“常規采集周期“與 "夜間高頻采集"模式實現自動切換功能，夜間高頻采集模式主要在淩晨0點至2點實現秒級超高頻采集并存

儲數據。

14. 多中心上報：支持2個數據中心上報，可配置爲多中心或主備中心模式，實現同時連接、接收最多2個不同 數據中心的指令并應答。

15. 獨立安裝卡扣：RTU配套固定支架安裝在管道井壁上，RTU與固定支架之間采用卡扣式連接方式，快速實 現對RTU的拆卸作業。

技術參數：
